電動放料閥是一種特殊結構的放料球閥，用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，從而達到啟閉通道的目的。閥座與端面法蘭距離近，物料滯留少，結構緊湊，密封性能良好。電動放料球閥主要應用于精細化工、制藥、化工行業，也可用于細軟顆粒介質輸送。采用PPL密封材料后，更為耐磨，是真空放料的更理想產品。
 |  |
|---|---|

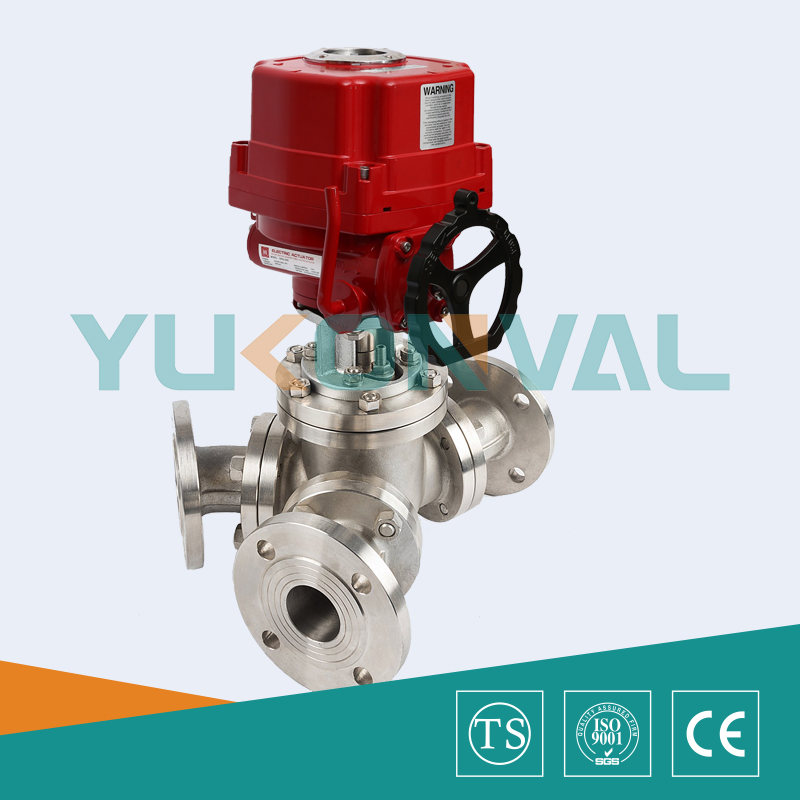

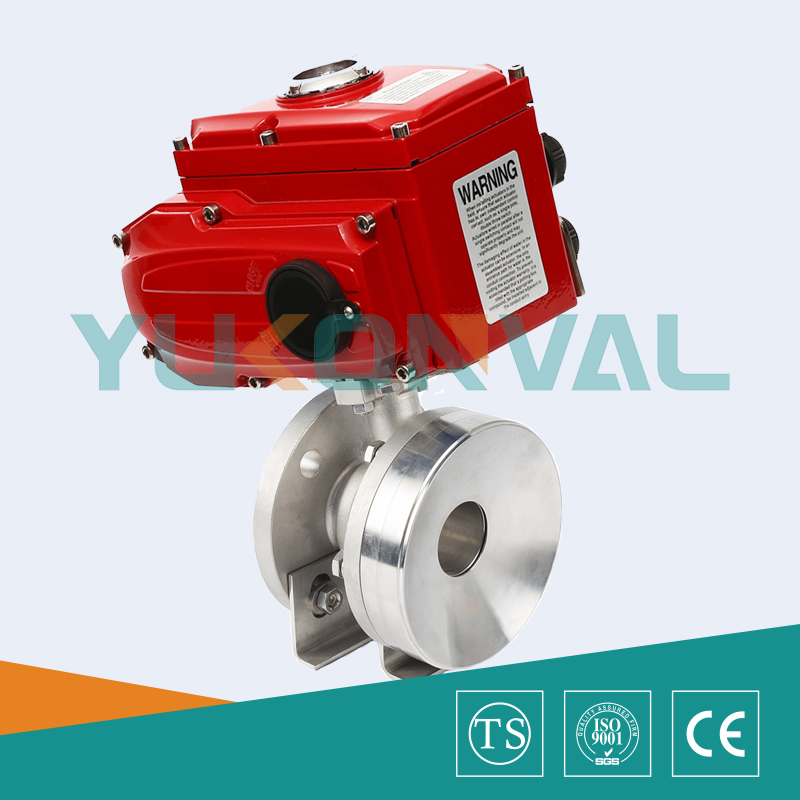

| 電動放料球閥（OV-TORK執行器） | 電動防爆三通放料球閥（BV-TORK執行器） |
電動放料球閥 零件材料
| 閥體形式 | 整體式精鑄閥體 |
|---|---|
| 公稱通徑 | DN25～100mm |
| 公稱壓力 | PN1.0、1.6MPa |
| 連接形式 | 法蘭式、卡箍式 、螺紋式 |
| 適用溫度 | -20℃～150℃ |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓蓋壓緊式 |
| 閥芯形式 | O型球體閥芯 |
| 流量特性 | 近似快開型 |
| 執行器類別 | 引進型OV-TORK系列執行器參數 | 引進型BHV-TORK系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4” |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有較強防腐功能 | |
| 零件名稱 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
